Bài viết này đề cập đến vấn đề cơ bản của việc lựa chọn thiết bị bảo vệ (Bảo vệ quá tải, quá dòng, mất pha vv..) cho máy bơm chìm giếng khoan 3 pha, thông tin được dịch từ tài liệu hướng dẫn sử dụng (Manual) của hãng sản xuất máy bơm nước Franklin, hãy liên hệ với chúng tôi nếu các bạn có nhu cầu tham khảo bộ tài liệu này, tài liệu này cũng có thể tìm thấy trong mục TÀI LIỆU trong trang web này.
Máy bơm chìm hỏa tiễn giếng khoan được thiết kế thả chìm trong nước loại 3 pha điện áp 380V có đặc điểm khác với các loại động cơ thông thường khác nên cần có phương pháp bảo vệ đặc biệt hơn để thiết bị có tuổi thọ tối đa và vận hành ổn định.
Thiết bị bảo vệ cho máy bơm chìm giếng khoan
Để cung cấp sự bảo vệ đầy đủ cho động cơ máy bơm chìm giếng khoan (Motor Protection) khỏi việc quá tải (Over Load), kẹt Rotor vv.. thì Relay bảo vệ cần phải theo như các đặc điểm sau:

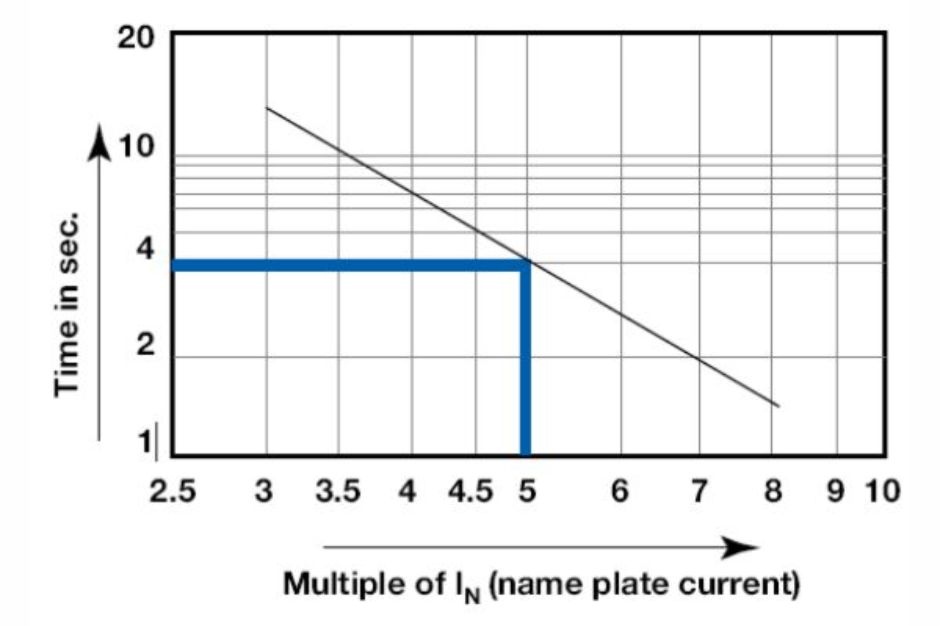

- Phù hợp các tiêu chuẩn Châu Âu, như VDE, relay phải cung cấp được thời gian cắt < 10 giây tại 500% IN (Dòng thể hiện trên bảng tên của động cơ).
- Khả năng bảo vệ mất pha
- Cần phải có dòng cắt tại 120% IN (Theo dòng thể hiện trên nhãn của động cơ).
- Với hiện tương qua nhiệt, ngăn ngừa được việc cắt Relay ở nhiệt độ không mong muốn khi động cơ nóng do hoạt động nhưng chưa đến ngưỡng cần bảo vệ.
- Chọn thiết bị cần tuân theo thông tin chi tiết của sản phẩm dựa theo thông số của nhà sản xuất.
[spacer size=”20″]
Động cơ bơm giếng khoan khởi động trực tiếp DOL và Sao Tam giác Y-Δ
Với khởi động trực tiếp (Direct On Line) với dòng cao nhất IN theo thông số trên nhãn của động cơ bơm chìm giếng khoan. Với khởi động Y-Δ, mạch Relay của cơ chế khởi động tam giác đóng cắt để phù hợp cho việc bảo vệ cho khởi động sao (Y) tại dòng Inx0.58.
Cài đặt thông số phù hợp cho mỗi ứng dụng, cài đặt nhưng không nên cài đặt thông số IN lớn hơn thông số ghi trên nhãn của động cơ máy bơm chìm giếng khoan.
