Các định nghĩa áp suất hệ thống máy bơm nước
- NPSH – Là chiều cao cột áp hút của máy bơm nước được thiết kế dư
- NPSHa – Là chiều cao cột áp hút thực của hệ thống máy bơm nước bao gồm: áp suất thuỷ tĩnh + áp suất bề mặt – áp suất bay hơi của sản phẩm – (tổn áp trên đường ống + van + thiết bị + qua các co và khớp nối)
- NPSHr – Là chiều cao cột áp hút thực tối thiểu của bơm khi mà cột áp toàn phần đã giảm xuống 3% do áp suất hút thấp và do sự hình thành bọt khí trong lòng bơm, NPSHR thường được cung cấp bởi nhà sản xuất bơm.
[spacer size=”20″]
Chú ý quan trọng
Thông số NPSHA nên lớn hơn NPSHR để tối ưu hiệu suất hoạt động của hệ thống máy bơm nước và ngăn ngừa những sự cố ngoài ý muốn.
Nếu NPSHA thực của hệ thống bơm thấp hơn NPSHR yêu cầu của bơm thì sẽ xảy ra trục trặc. Điều đó có nghĩa cột áp và lưu lượng của máy bơm sẽ giảm đi rõ rệt, bơm sẽ có hiện tượng xâm thực xảy ra, bơm có khả năng không thể hoạt động được.
Thông số NPSH đầu hút:
NPSHA = Ha – Hvp – Hf – Hs, trong đó
- Ha = áp suất đầu hút thực có sẵn tính theo đơn vị feet chất lỏng
- Hvp = áp suất hóa hơi của chất lỏng tại cửa hút, tính theo đơn vị ft chất lỏng
- Hf = tổn thất áp suất trên đường ống hút

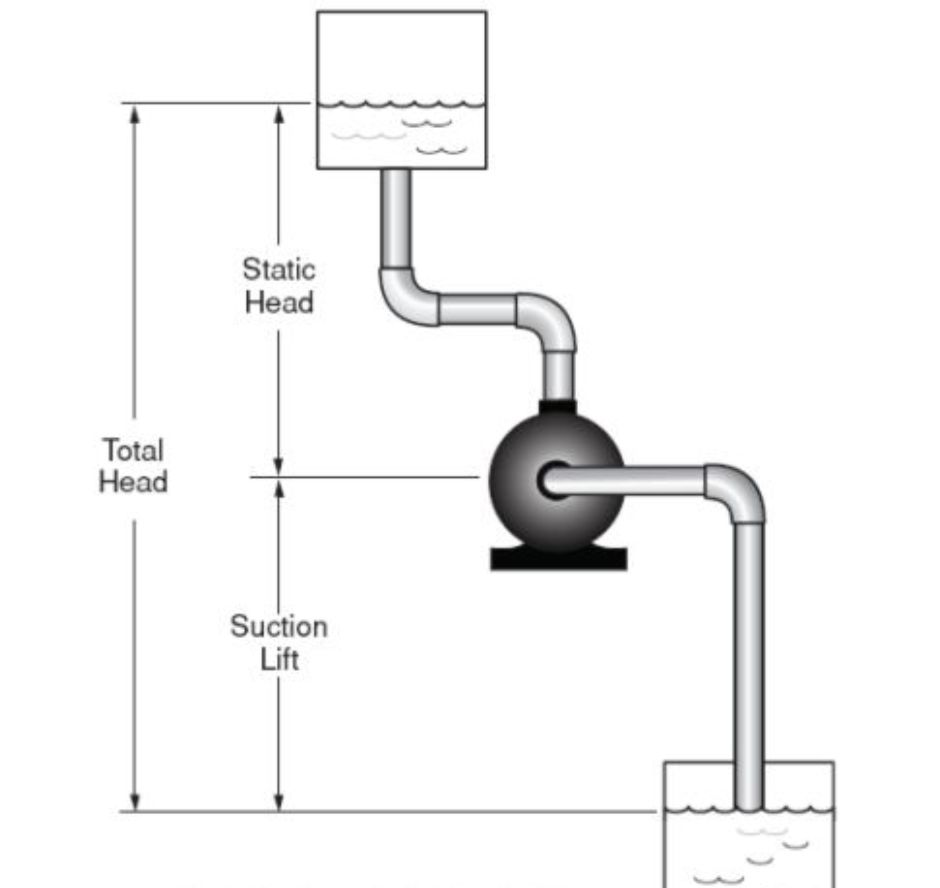

- Hs = Cột áp hút thủy tĩnh (Thông số Hs này có thể là số dương (+) hay số âm (-) tùy thuộc vào vị trí đặt bơm là trên hố bơm hay đặt dưới hố bơm)
[spacer size=”20″]
Ví dụ sử dụng máy bơm nước cho yêu cầu và thông số
- Cao độ bơm = 500 ft so với mực nước biển
- Nhiệt độ nước = 70o F
- Cột áp hút (Hs) = 13 feet
- Lưu lượng = 300 Gallons mỗi phút (GPM)
- Chiều dài đường ống hút vật liệu bằng thép = 13 feet
- Đường kính ống = 4 inches
[spacer size=”20″]
Thông số tra cứu ta có

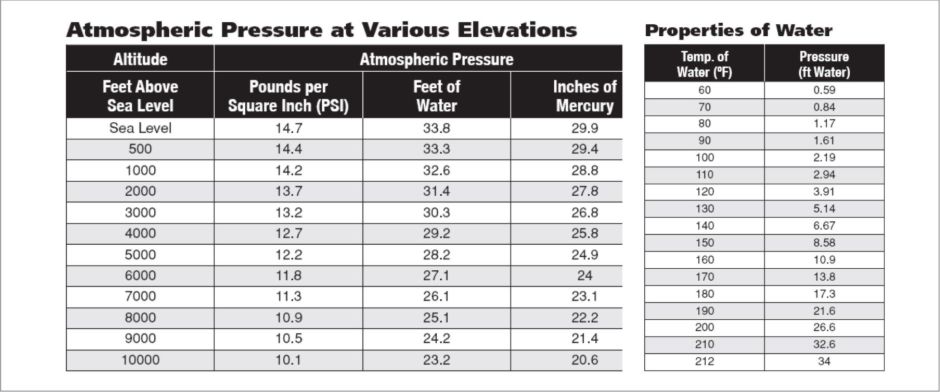

- Ha = 33.3 feet , Áp suất khí quyền ở cao độ khác nhau, 500 ft so với mực nước biển, áp suất 33.8 ft
- Hvp = 0.84 ft
- Hf = (9.19/100) * 13’ + (9.19/100) * 12’ = 1.19 (Tổn thất đường ống) + 1.10(Tổn thất co và khớp nối) = 2.29 feet
- Hs = 13 feet
- NPSHA = 33.3’ – .84’ – 2.29 – 13’ = 17.2 feet

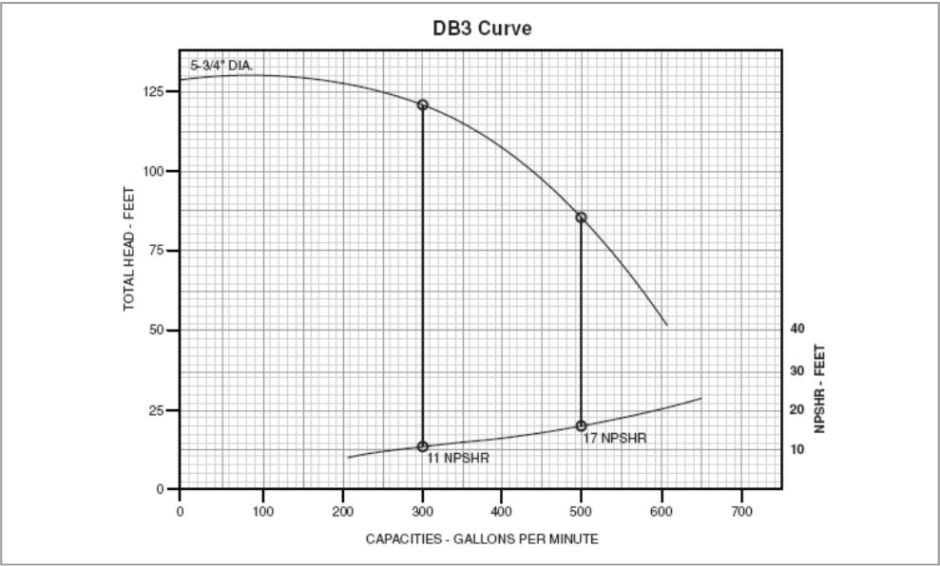

- NPSHR theo DB3 @ 300GPM = 11 feet
[spacer size=”20″]
Kết luận: Ta có 17.2 > 11 nên lựa chọn này chấp nhận được
