Cáp điện đấu nối khi lắp đặt máy bơm nước giếng khoan có thể sử dụng kết hợp nhiều cỡ cáp điện (Dây cáp điện có tiết diện khác nhau) để đấu nối thiết bị. Ví dụ như trong trường hợp thay thế, máy bơm giếng khoan đã có 60 mét cáp điện tiết diện 10 mm2 từ tủ nguồn đến đầu giếng trên mặt đất.
Câu hỏi đặt ra là tiết diện cáp cần cho máy bơm giếng khoan công suất 3.7 KW (5HP), điện áp 220V, 1 pha lắp ở độ sâu 70m là bao nhiêu?
Mô phỏng lắp đặt máy bơm giếng khoan
Hình ảnh kèm theo thể hiện ví dụ sử dụng kết hợp cáp điện có tiết diện khác nhau cho động cơ máy bơm chìm giếng khoan 1 pha điện áp 220V công suất 3.7 KW (5 HP).
Tính toán lựa chọn cáp điện

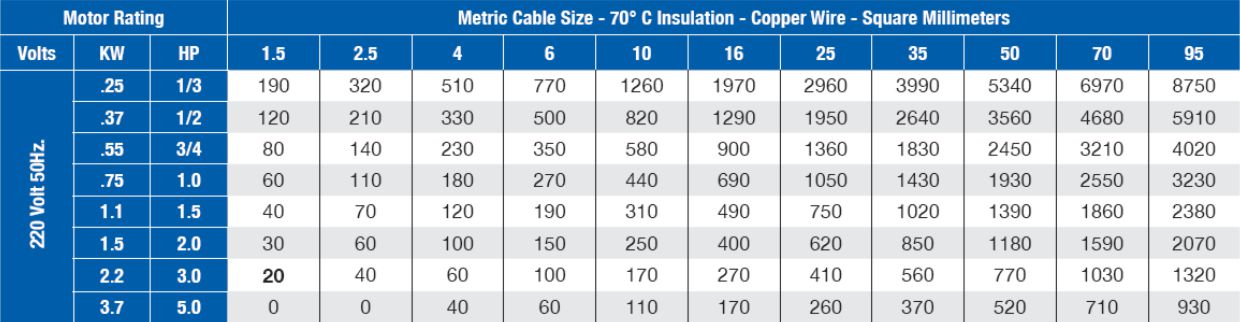

- Từ bảng thông số trên, động cơ chìm bơm hỏa tiễn giếng khoan công suất 3.7 KW (5 HP) có thể dùng đến 110m cáp 10 mm2 đế lắp đặt bơm.
- Hiện hữu đang có 60m cáp điện tiết diện 10 mm2.
60m/110m (tối đa cho phép) bằng khoảng 54.5%. - 100% – 54.5% = 45.5% cáp điện khác tiết diện sẽ sử dụng.
- 70m (Từ miệng giếng đến Motor) bằng 45.5% chiều dài của cáp điện khác tiết diện.
- 70m/0.455 (45.5% ) = 154m
- 154 tương ứng với cỡ cáp nào trong bảng thông số trên cho Motor chìm công suất 3.7 KW (5 HP).
[spacer size=”20″]
Từ bảng thông số ta thấy cáp 10 mm2 phù hợp nhất cho 110m, nhưng vấn đề là chiều dài của cáp sẽ không đáp ứng được, cáp 16 mm2 phù hợp nhất cho chiều dài 270m, do đó cáp tiết diện 16 mm2 có thể sử dụng để lắp đặt cho phần cáp còn thiếu 70m từ miệng giếng khoan đến máy bơm nước

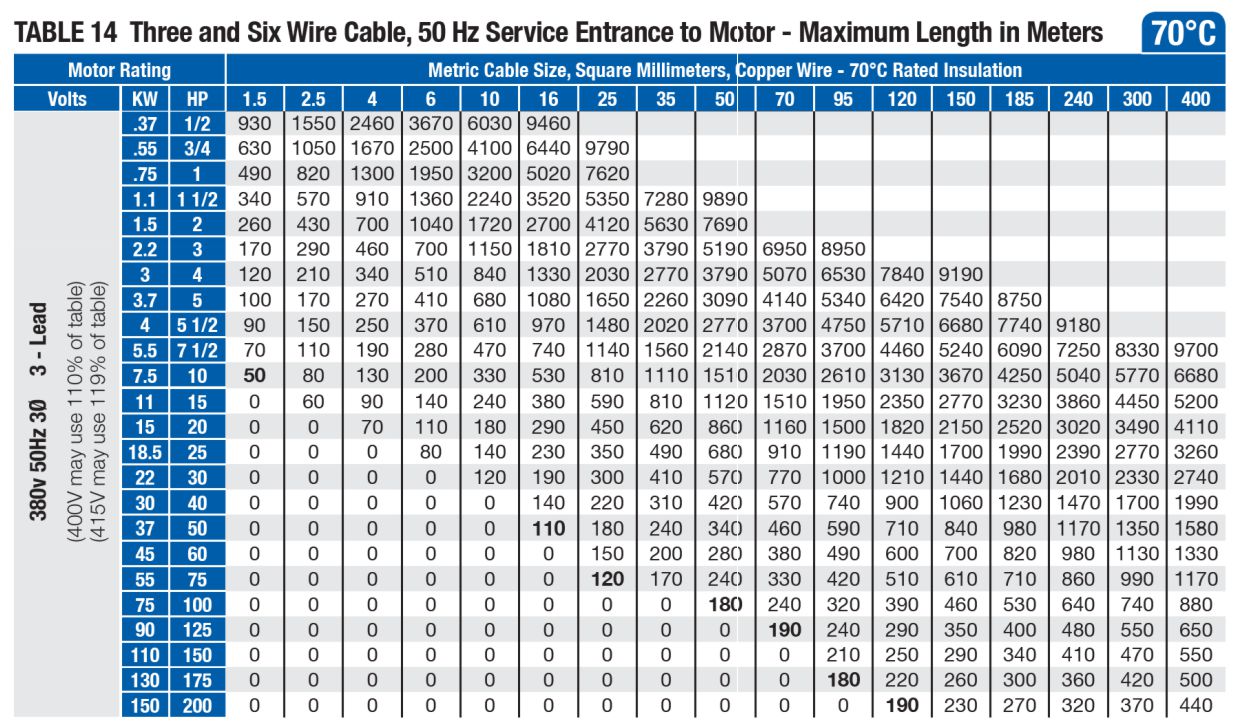

Cách lựa chọn cỡ cáp điện cho máy bơm giếng khoan 6 inch 3 pha
Máy bơm giếng khoan Franklin 6 inch 3 pha 1 Lead, chọn đúng cỡ cáp tương ứng với chiều dài tối đa cho phép sẽ giúp máy bơm nước thả chìm và hệ thống hoạt động bền và ổn định, ngoài cách tính toán theo công thức, bảng tra cứu sau giúp chọn nhanh cỡ dây cáp điện cho máy bơm chìm giếng khoan và theo kinh nghiệm thì có thể chọn cỡ cáp lớn hơn 1 cấp so với thông số ta tra cứu được.
